西鐵城機床L系列作為精密器械零部件、醫療相關零部件和汽車零部件等各種行業進行金屬加工的通用性設備,在全球范圍內均有銷售。該系列自1986年發售以來,累計出貨數量已超過2萬臺,是長期暢銷系列。

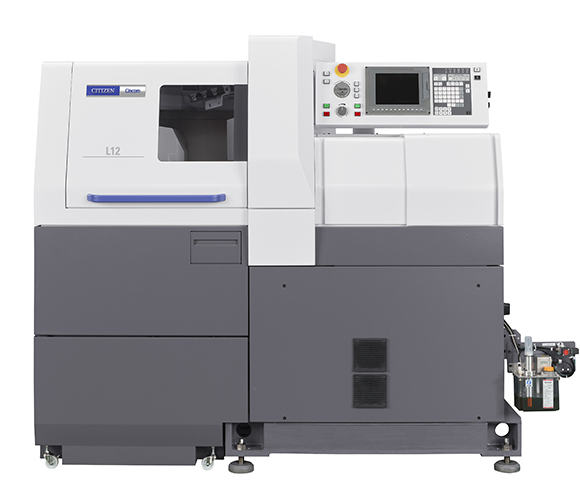

L12機型,加工直徑為φ12mm,通過選擇結合多種加工需求的功能,采用經組合的模塊式工具以及為X型的背面主軸追加Y2軸等方式,大幅增加了刀具的***大配置數量(VII型原本只能配置28個刀具,但VIII可配置34個,X型可配置38個)。另外,通過提高背面主軸旋轉速度,提高加工工程分配的自由度等,從而使生產效率及復合與復雜加工性能得以提升。
主要特征
1.大幅增加刀具配置數量,可配置38個刀具
能夠安裝許多刀具(車刀或鉆頭)是L系列的其中一個特征,通過沿用工具之間不易相互干涉的水平刀具布局,向背面主軸配置Y2軸(僅X型)等方法,使刀具的配置數量達到38個(X型?,F(xiàn)行的VII型為28個,VIII型為34個)。
此外,使用變化多樣的旋轉工具可進行各種復合與復雜加工作業,例如使用“角度可調整式端面軸”可對材料端面偏心位置進行開孔加工及斜孔加工,使用“開槽軸”可在“逆螺紋頭”等工件端面開槽,使用“旋風切削”可進行螺紋切削加工等。
2.通過增加背面主軸旋轉速度以提高生產效率
將背面主軸驅動方式從皮帶傳動變更為內置馬達,使背面主軸的旋轉速度與現行VII型相比提高2成,達到Max.12,000min-1。此外,轉速提升后還縮短了加減速的時間,使生產效率得以提高。
主要加工件
精密器械相關零部件、醫療器械相關零部件、汽車相關零部件、數碼及IT相關零部件等
